Montering steg för steg.
Elva steg från tomt kort till låda på väggen. Samma steg finns i 3D-modellen under Montering, där varje del flyger på plats.
Kopplingen, stift för stift
Walter har 2 × 14 stift. Alla som används sitter på samma långsida, stift 15–28.
| Stift | Namn | Till | Not |
|---|---|---|---|
| 15 | IO4 | DATA, vattengivaren | Vänster plint, gul ledare |
| 18 | IO7 | DATA, bastugivaren | Mittre plint, gul ledare |
| 26 | 3V3 OUT | VDD till båda givarna, och båda 4,7 kΩ | Röd ledare. Påslagen av firmware via GPIO0 |
| 27 | GND | Jord till givarna och strömmen | Vit ledare på våra givare |
| 28 | VIN | 5 V från adaptern | Höger plint. Aldrig samtidigt som USB |
Ett 4,7 kΩ-motstånd per buss mellan DATA och 3V3 OUT. Kondensatorn (1 000 µF) mellan VIN och GND, minus mot GND. Varför? Läs guiden om DS18B20.
- Steg 1 av 11

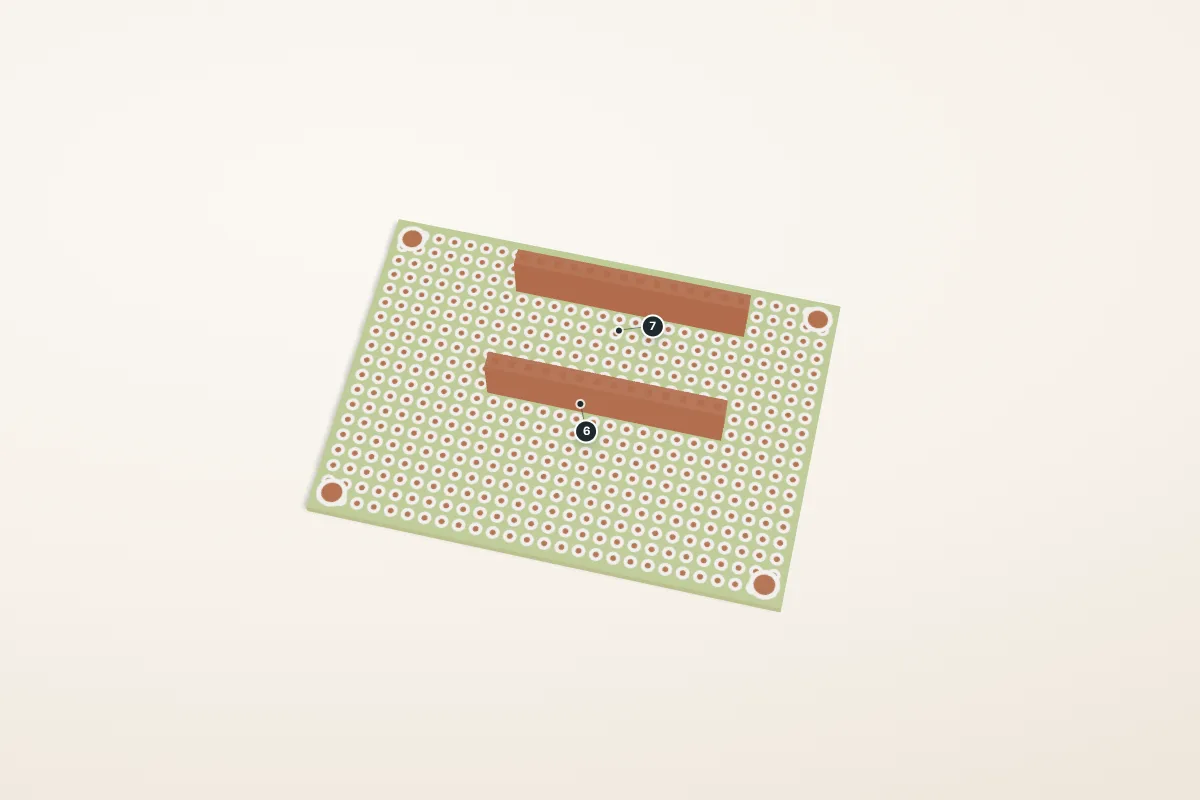

Sockeln
Kapa hylslisten till två bitar om 14 och löd dem 7 hål isär (17,78 mm). Det blir Walters sockel.
Delar: 6. Experimentkort 5 × 7 cm, dubbelsidigt, 7. Hylslist hona 1 × 40
- Steg 2 av 11
Plintar och motstånd
Vattnets plint till vänster, bastuns i mitten, strömmen till höger. Ett 4,7 kΩ per buss mellan DATA och 3V3. Kondensatorn mellan VIN och GND, minus mot GND.
Delar: 8. Skruvplint 3-pol 2,54 mm, 9. Skruvplint 2-pol 5 mm, 10. Motstånd 4,7 kΩ, 10-pack, 11. Elektrolyt 1000 µF 25 V, 5-pack
- Steg 3 av 11

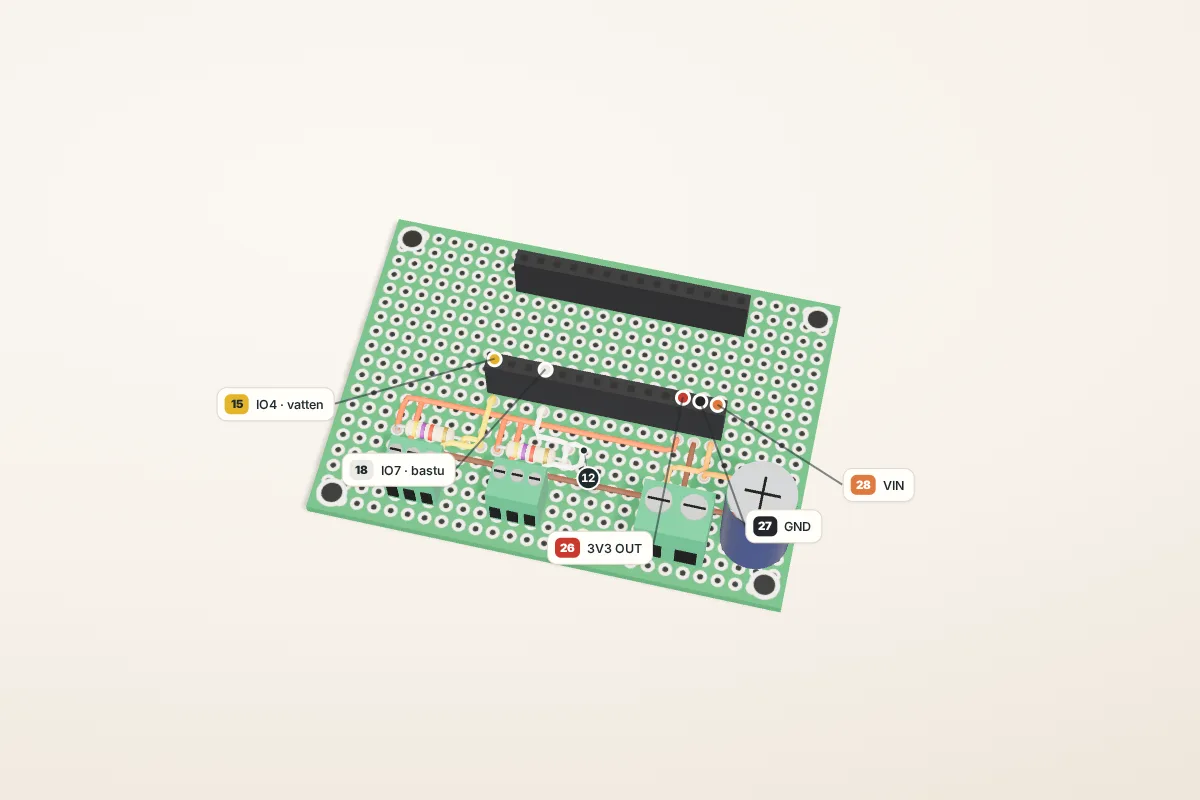

Kopplingen
Stift 26 (3V3 OUT) till båda VDD, 27 till GND, 15 (IO4) till vattnets DATA, 18 (IO7) till bastuns och 28 (VIN) till strömmen. Verifiera stiften mot kortet först.
Delar: 12. Byglar och ledare
- Steg 4 av 11

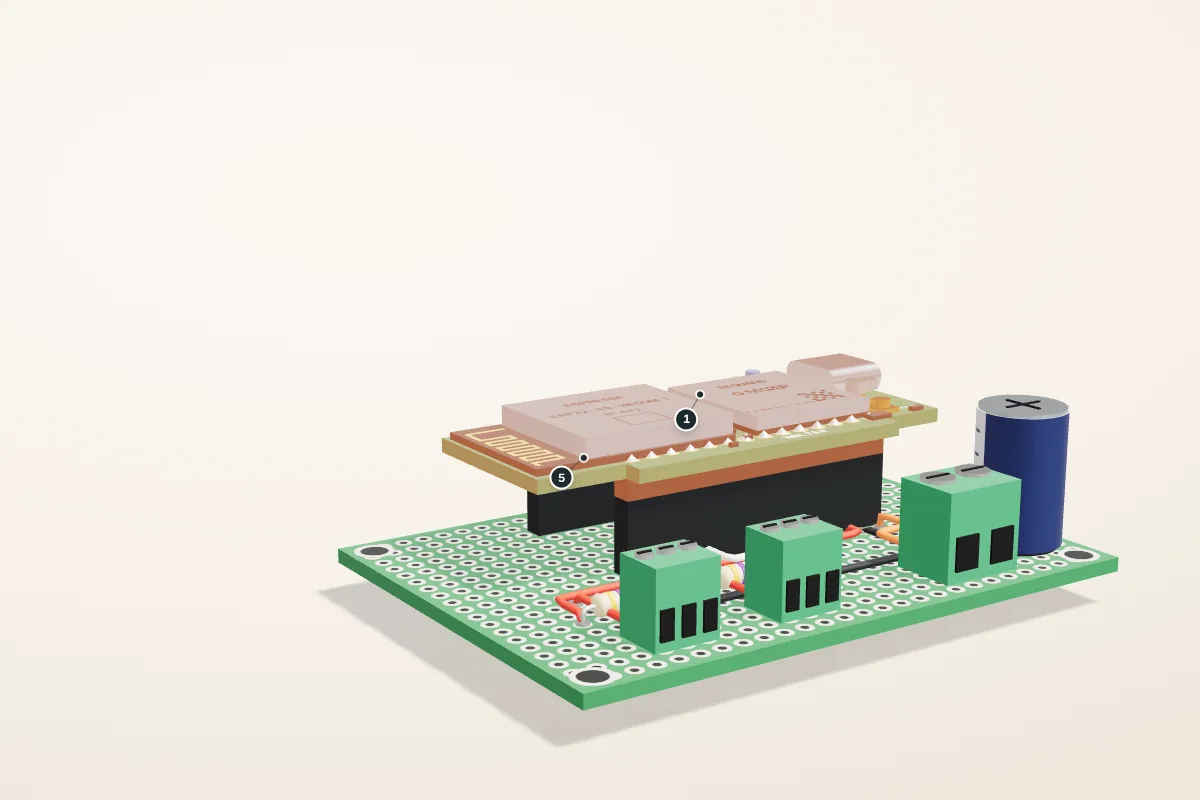

SIM och Walter
Skjut in nano-SIM:et i hållaren på Walters undersida, det går inte när kortet sitter i sockeln. Tryck sedan ner Walter med USB-C åt höger.
Delar: 1. Walter ESP32-S3, LTE-M/NB-IoT, 5. Nano-SIM, 1NCE Industrial + Lifetime Flat
- Steg 5 av 11
Lådan
Borra lådans undersida: 13 mm för vattnet, 16,5 mm för bastun och 12 mm för förskruvningen. Kortet på skumtejp, så högt upp i lådan det går.
Delar: 14. Dubbelhäftande skumtejp
- Steg 6 av 11

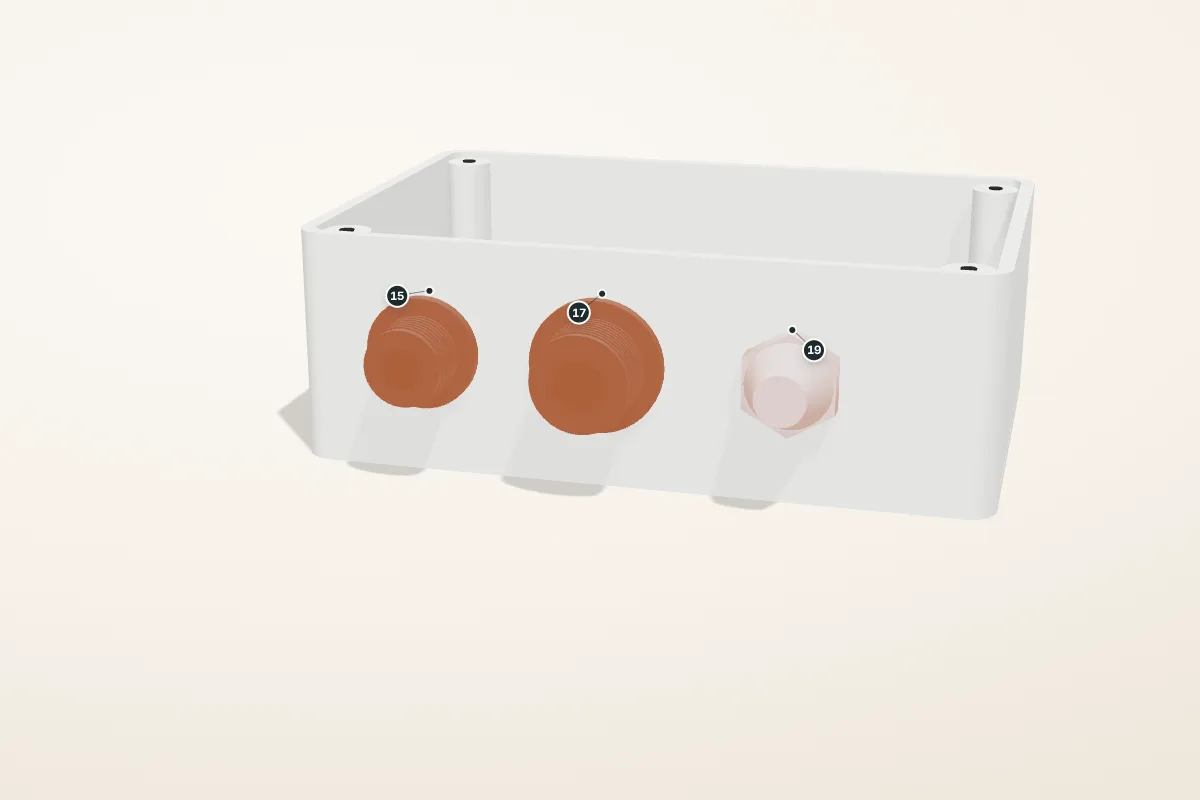

Genomföringar
Skruva fast SD13, SD16 och förskruvningen nedåtriktade. Löd ledarna på panelkontakterna och dra dem till plintarna.
Delar: 15. SD13 panelkontakt 3p (vatten), 17. SD16 panelkontakt 3p (bastu), 19. Kabelförskruvning M12, 3–6,5 mm
- Steg 7 av 11
Antennen
Klistra antennen på insidan av överkanten och snäpp U.FL-kontakten på Walters LTE-uttag (märkt 5G). Starta aldrig utan antenn. Den yttre antennen är till för att jämföra signalen.
Delar: 2. GSM/LTE-antenn med U.FL
- Steg 8 av 11
Ström
Klipp förlängningen nära hanänden, dra den genom förskruvningen och skruva fast den i strömplinten. Mät polariteten först. Adaptern i honänden, i ett uttag inomhus.
- Steg 9 av 11
Locket
Tryck in packningen i lockets spår med 2–3 mm överlapp, lägg på locket och dra fyra skruvar.
- Steg 10 av 11

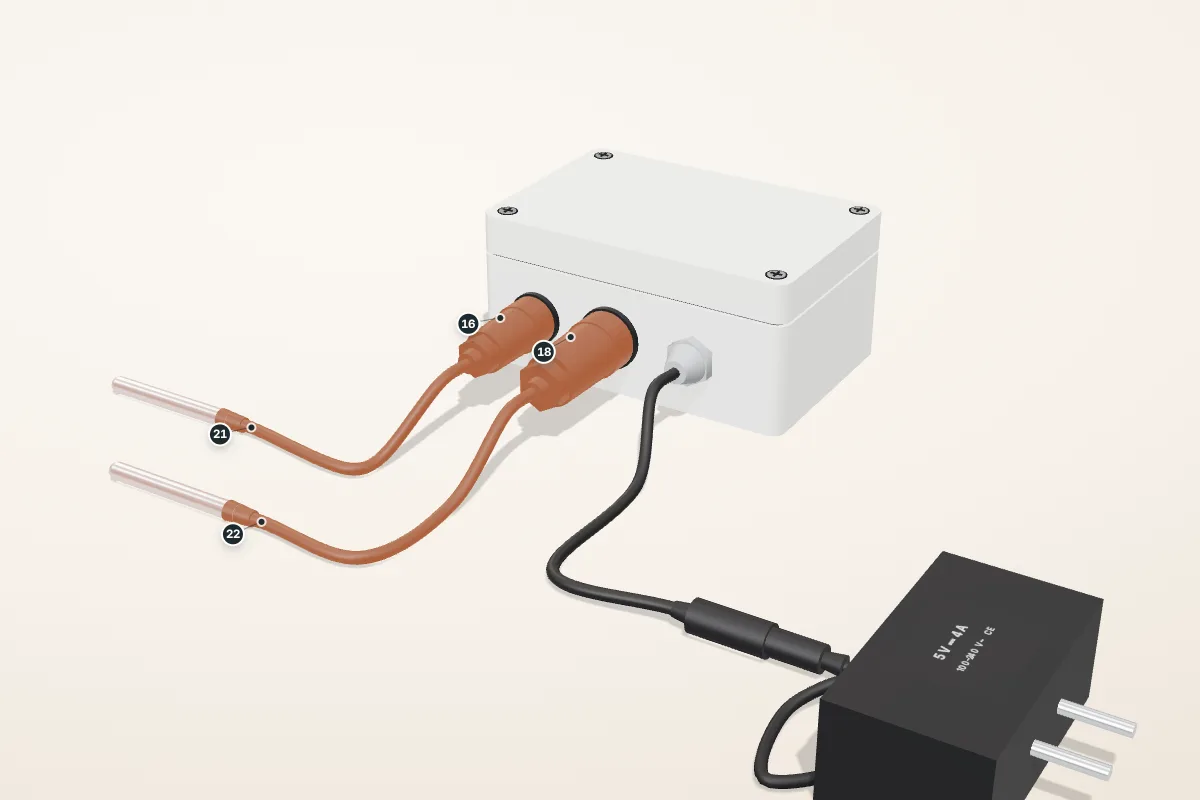

Givarna
Löd SD13 på vattengivaren och SD16 på bastugivaren (bygg upp kabeln med krympslang). Vit ledare är GND. Testa i isvatten och frys, och bastugivaren i 110 °C. I vattnet ligger givaren i ett dykrör.
Delar: 21. DS18B20 vattentät 4 m (vatten), 22. DS18B20 vattentät 2 m (bastu)
- Steg 11 av 11
På väggen
Lådan i förrummet, på väggen mot bastun, kontakterna nedåt. Bastugivaren lågt på samma vägg inne i bastun, genom väggen. Vattengivarens kabel ut genom ytterväggen, givaren i vattnet.
Prova innan den sitter på väggen
- Utan Walter: mät att 5 V kommer fram till VIN med rätt polaritet, och att 3V3 och GND inte är kortslutna.
- Flasha Walter över USB-C med kortet utanför sockeln, så att USB och VIN aldrig är anslutna samtidigt.
- Givarna: isvatten ska ge nära 0 °C. Värm bastugivaren i handen: bastuns värde ska stiga, inte vattnets.
- Bastugivaren i ugnen på 110 °C i några timmar: håller kabeln och krympslangen?
- Signalen: mätaren skickar signalstyrkan i varje rapport. Jämför de två antennerna där lådan ska sitta.
Programvaran byggs med Zephyrs west, flashas över USB och får sin identitet med ett provisioneringsverktyg. SIM-kortet från 1NCE kräver sin APN i konfigurationen (iot.1nce.net). Mer om det i guiden om LTE-M.
Fastnat, eller hittat ett fel?
Skriv till oss. Vi lär oss lika mycket av det som du. Och vill ni hellre slippa bygga: anmäl er till piloten.
