Två givare, en låda och mobilnätet.

Name: Bastuvakt
Brand: Bastuvakt

Bastuvakt mäter temperaturen och larmar. Den är inte kopplad till aggregatet.

Steg för steg

Två givare

En lågt på väggen i bastun och en i vattnet vid bryggan. Elektroniken sitter i en låda i förrummet, där det inte blir bastuvarmt.

Mobilnätet

Lådan har ett eget SIM-kort. Ni behöver varken router eller wifi.

Temperatur och larm

Medlemmarna ser temperaturen på föreningens webbplats eller i bokningssystemet. Bastuvärden får larm när bastun är varm utan bokning, eller inte blir varm alls.

Inuti lådan

Ett litet kort med en ESP32-processor och ett LTE-M-modem, två skruvplintar för givarna och en för strömmen. Lådan sitter i förrummet: ingenting utom själva givaren är i bastuns värme.

Ritningen är öppen: vilka delar, hur de kopplas och hur de sitter.

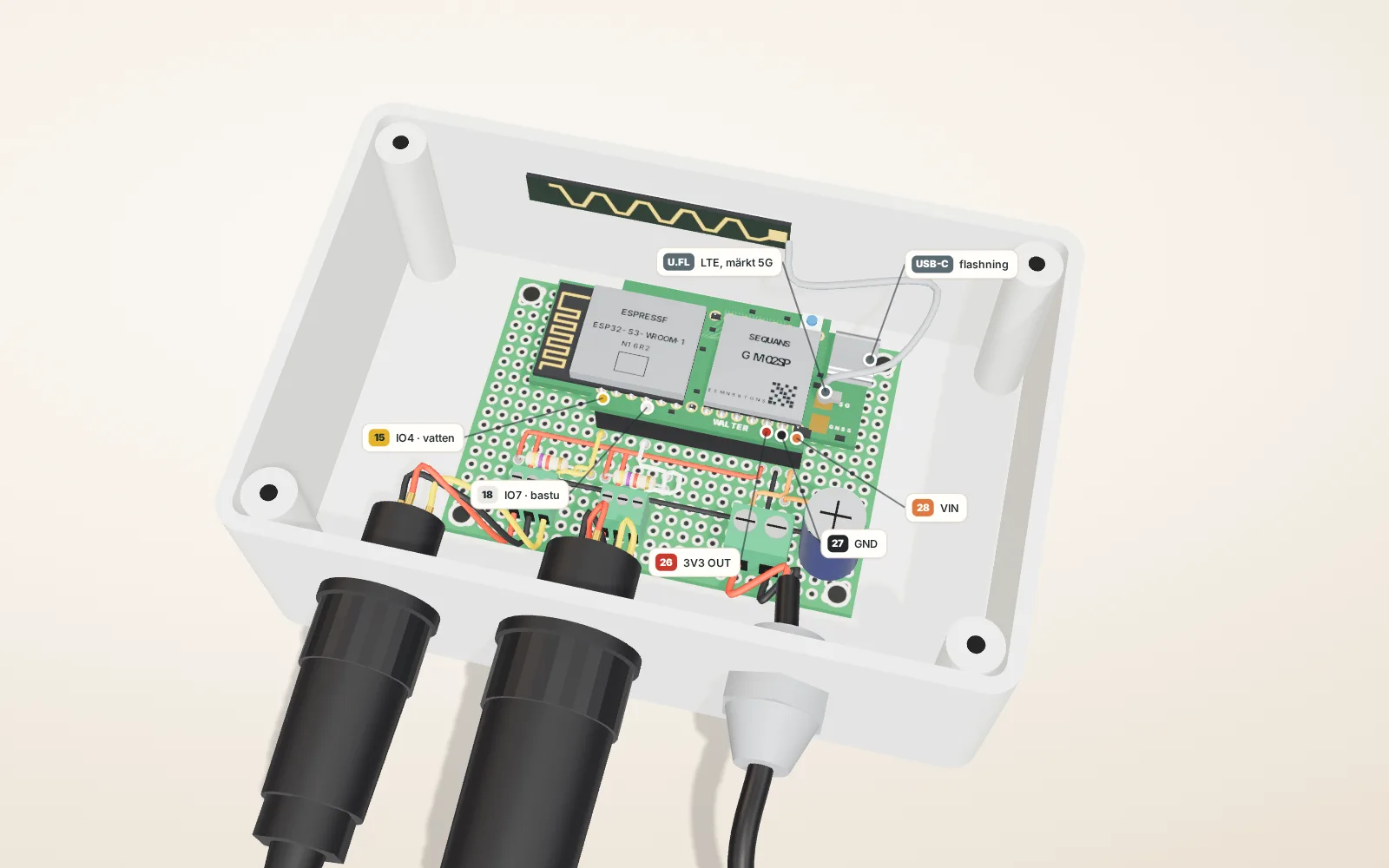

Kretskortet i lådan: Walter med processor och modem, plintar för givarna och strömmen, och antennen längs lådans kant

Visa temperaturen där medlemmarna redan finns

Bastu- och vattentemperaturen kan visas på föreningens webbplats eller i ert bokningssystem, till exempel GlennBook, som är integrationspartner.

Vi planerar ett öppet API, så att även andra system kan hämta värdena.

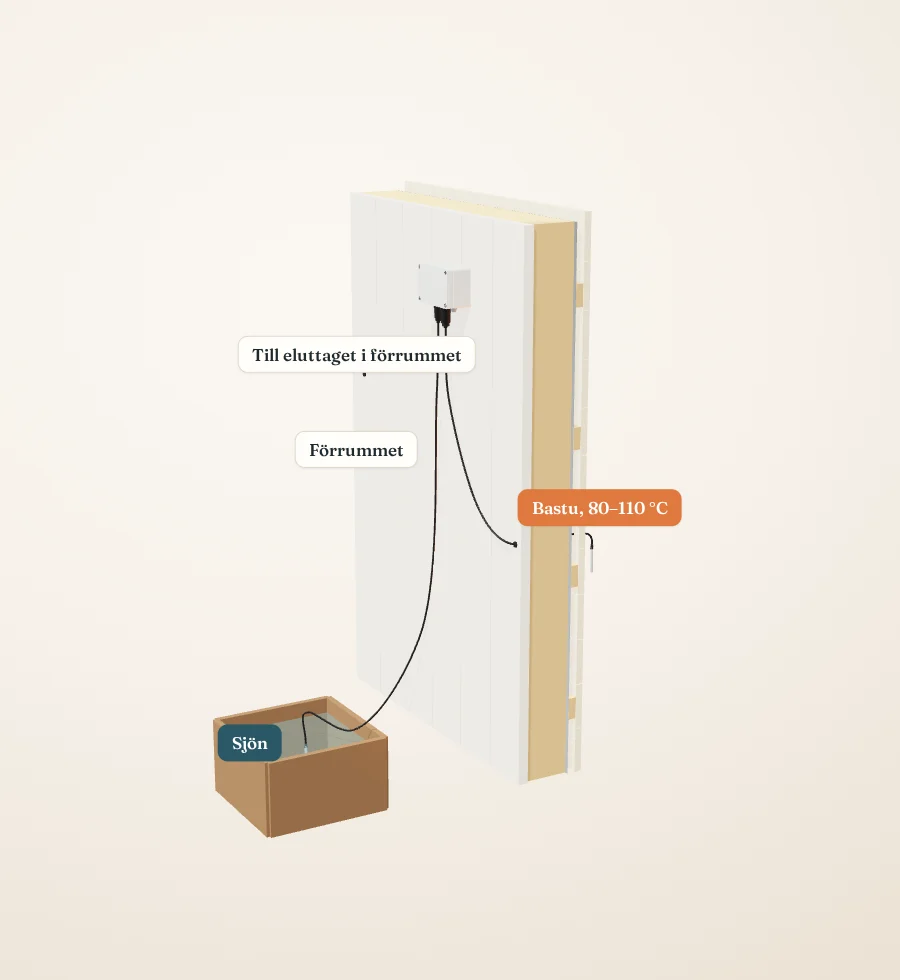

Lådan på förrummets sida av väggen mot bastun, med kontakterna nedåt, bastugivaren genom väggen och vattengivarens kabel mot sjön

I korthet

Givare: Två DS18B20: en i bastun, en i vattnet. Kretsen klarar −55 till +125 °C.
Uppkoppling: Mobilnätet, LTE-M, med ett inbyggt SIM-kort. Kortet klarar NB-IoT också, men det är inte påslaget.
Mätning: Var 15:e minut. Värdena skickas en gång i timmen, och sparas i mätaren om nätet är borta.
Ström: Ett vanligt eluttag, med adaptern inomhus. Batteridrift är inte byggd än.
Säkerhet: Krypterat hela vägen (DTLS). Ny programvara måste vara signerad av oss för att mätaren ska ta emot den.
Visning: En egen sida, er webbplats eller ert bokningssystem.
API: Öppet API för mätvärdena. Planerat.
Bokningar: Ska kopplas till bokningarna i GlennBook. För andra system hittar vi en lösning i piloten.
Data: Temperatur, signalstyrka och tekniska uppgifter om mätaren. Inga personuppgifter.

Uppgifterna gäller prototypen och kan ändras efter piloten.

Det här gör den inte

Styr eller stänger av aggregatet. Varför vi börjar med larm.
Ersätter elinstallatör, brandvarnare eller tillsyn.
Mäter badvattnets kvalitet.
Har kamera, mikrofon eller rörelsesensor.

Det vet vi inte än

Hårdvaran i fält: Programvaran är provad i simulering, hela vägen från givare till server. Den första mätaren byggs nu och har inte suttit på en bastu än.
Batteridrift: Inte byggd. Där el saknas vill vi veta det i anmälan.
Hur snabbt larmen kommer: Målet är att larmet går direkt. Prototypen skickar värdena en gång i timmen.
Andra bokningssystem: Vi tar fram den enklaste lösningen tillsammans med föreningarna i piloten.

Fler svar finns bland de vanliga frågorna.

Vill er förening vara med?

Pilot våren 2027. Anmälan är gratis och inte bindande. Vill ni hellre bygga själv ligger hela ritningen öppen.
